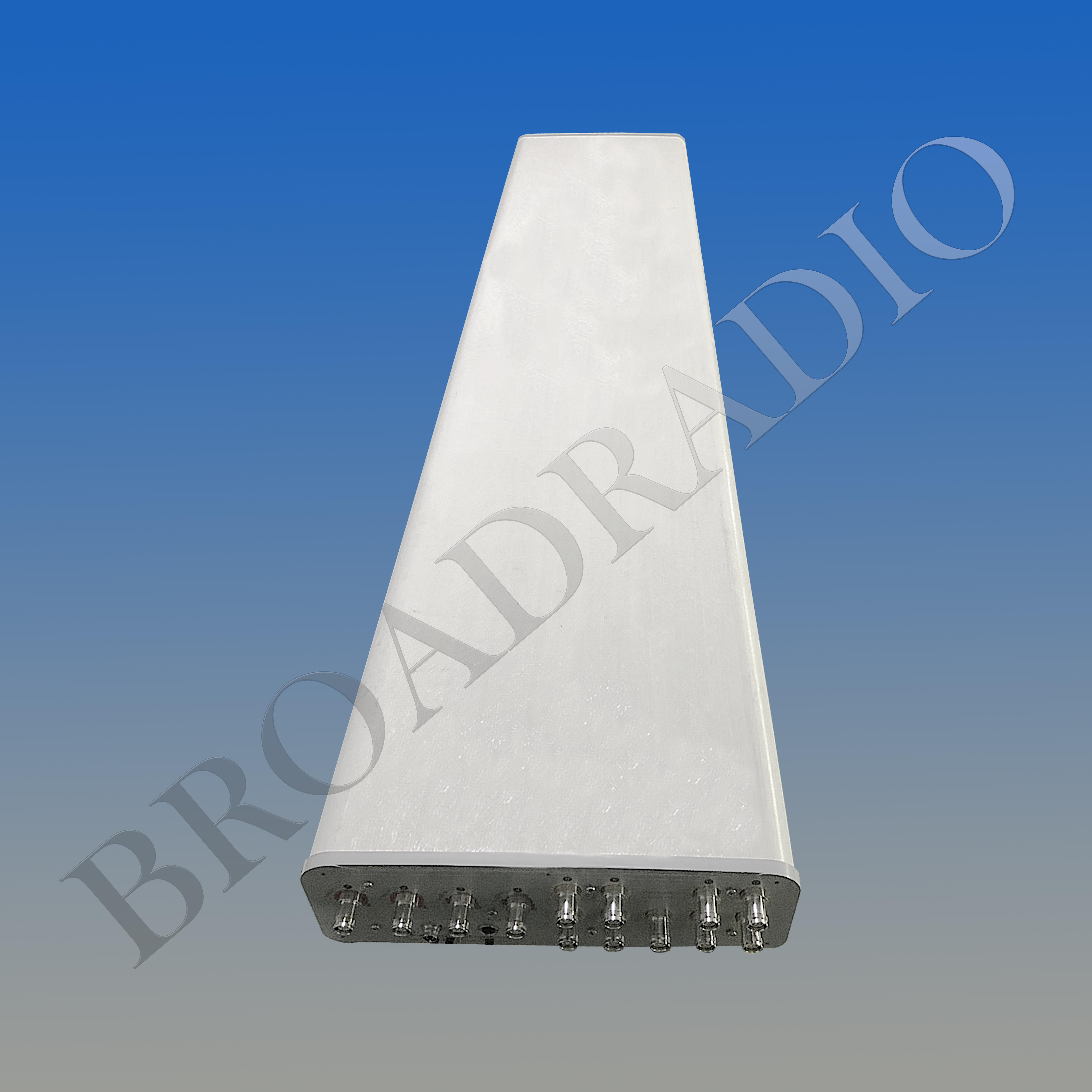

2LB 65° 14/16dBi+2,6GHz TDD-Antenne

Allgemein

Parameter

Frequenzbereich (MHz)

2300-2690(Y1)

Polarisation

±45°

Elektrische Neigung (°)

2-12, stufenlos einstellbar

Blitzerdung

Gleichstrom geerdet

Kalibrierung und

Elektrische

Parameter

Kopplungsfaktor zwischen Kalibrierungsanschluss und jedem Antennenanschluss (dB)

-26±2

Maximale Amplituden-/Phasenabweichung:

≤1,0/ 11°

VSWR:

≤1,5

Kopolarisationsisolation zwischen den Anschlüssen (dB):

≥21

Kreuzpolarisationsisolation zwischen den Anschlüssen (dB)

≥21

Durchschnittliche Leistungsaufnahme pro Eingangsleistung (W):

≥150

Verbindungstyp:

9×4,3-10 Weibchen

Strahlung

Parameter

Frequenzbereich (MHz)

2300-2400

2400-2690

Einzelsäule

Horizontale 3-dB-Strahlbreite (°):

90

88

Verstärkung (dBi):

14,7±0,5

14,7±0,5

Vertikale 3dB-Strahlbreite (°):

6.7

6.2

Kreuzpolarverhältnis 0° (dB):

≥14

≥14

Vor-/Rückverhältnis (dB):

≥23

≥23

Unterdrückung des ersten oberen Seitenlappens (dB)

≥13

≥13

Sendestrahl

Horizontale 3-dB-Strahlbreite (°):

65±10

65±10

Verstärkung (dBi):

16,5±1,0

17,0±1,0

±60° Verstärkungsabfall am Sektorrand (dB)

12±6

12±6

Vertikale 3dB-Strahlbreite (°):

6.7

6.2

Kreuzpolarverhältnis 0° (dB):

≥15

≥15

Kreuzpolarisationsverhältnis ±60° (dB):

≥8

≥8

Vor-/Rückverhältnis (dB):

≥23

≥23

Unterdrückung des ersten oberen Seitenlappens (dB)

≥13

≥13

Dienststrahl @ 0 Grad

Verstärkung (dB):

20,0±1,0

20,5±1,0

Horizontale 3-dB-Strahlbreite (°):

24

23

Pegel der horizontalen Nebenkeule (°):

≤-12

≤-12

Kreuzpolarverhältnis 0° (dB):

≥15

≥15

Vor-/Rückverhältnis (dB):

≥23

≥23

Dienststrahl bei ±60 Grad

Verstärkung (dB):

16,5±1,0

17,0±1,0

Horizontale 3-dB-Strahlbreite (°):

26

25

Pegel der horizontalen Nebenkeule (°):

≤-3

≤-3

690-806

806-880

880-960

690-806

806-880

880-960

Verstärkung (dBi):

12,6 ± 0,5

13,4 ± 0,5

13,6 ± 0,5

11,9 ± 0,5

12,6 ± 0,5

13,2 ± 0,5

Rückflussdämpfung (dB):

>14 (VSWR<1,5)

Polarisation:

±45°

Horizontale 3-dB-Strahlbreite (°):

65

60

58

66

61

57

Vertikale 3dB-Strahlbreite (°):

16.4

14.2

12.7

16.9

15.2

13.4

Elektrische Neigung (°):

2-12 unabhängig voneinander stufenlos einstellbar

RECHTER Typ:

Cascade SRET, AISG 2.0, aufrüstbar

Intraband-Isolation (dB):

>25

Interband-Isolation (dB):

>25

Maximale Leistung pro Port (W):

250

Intermodulation IM3 (dBc):

<-150(2×43 dBm)

Impedanz (Ohm):

50

Blitzschutz:

Gleichstrom geerdet

Anschlusstyp:

4×4.3-10Weiblich

Antennenabmessungen (mm):

2095×448x145

Verpackungsmaße (mm):

2365x535x240

Nettogewicht der Antenne/Halterung (kg):

30/5,9

Bruttogewicht der Antenne (kg):

42

Wir haben Material gefunden:

Fiberglas

Rohraußendurchmesser (mm):

50-115

Montagesätze (im Lieferumfang enthalten):

BA.K.04.00069101, Einstellbare Neigung 0°-12°

Luftfeuchtigkeit:

95 % relative Luftfeuchtigkeit bei +30 °C

Temperatur (℃):

-40～+70

Windlast bei 150 km/h (N):

Frontal/Lateral/Rearside: 1200/174/1314

Maximale Windgeschwindigkeit (km/h):

200
