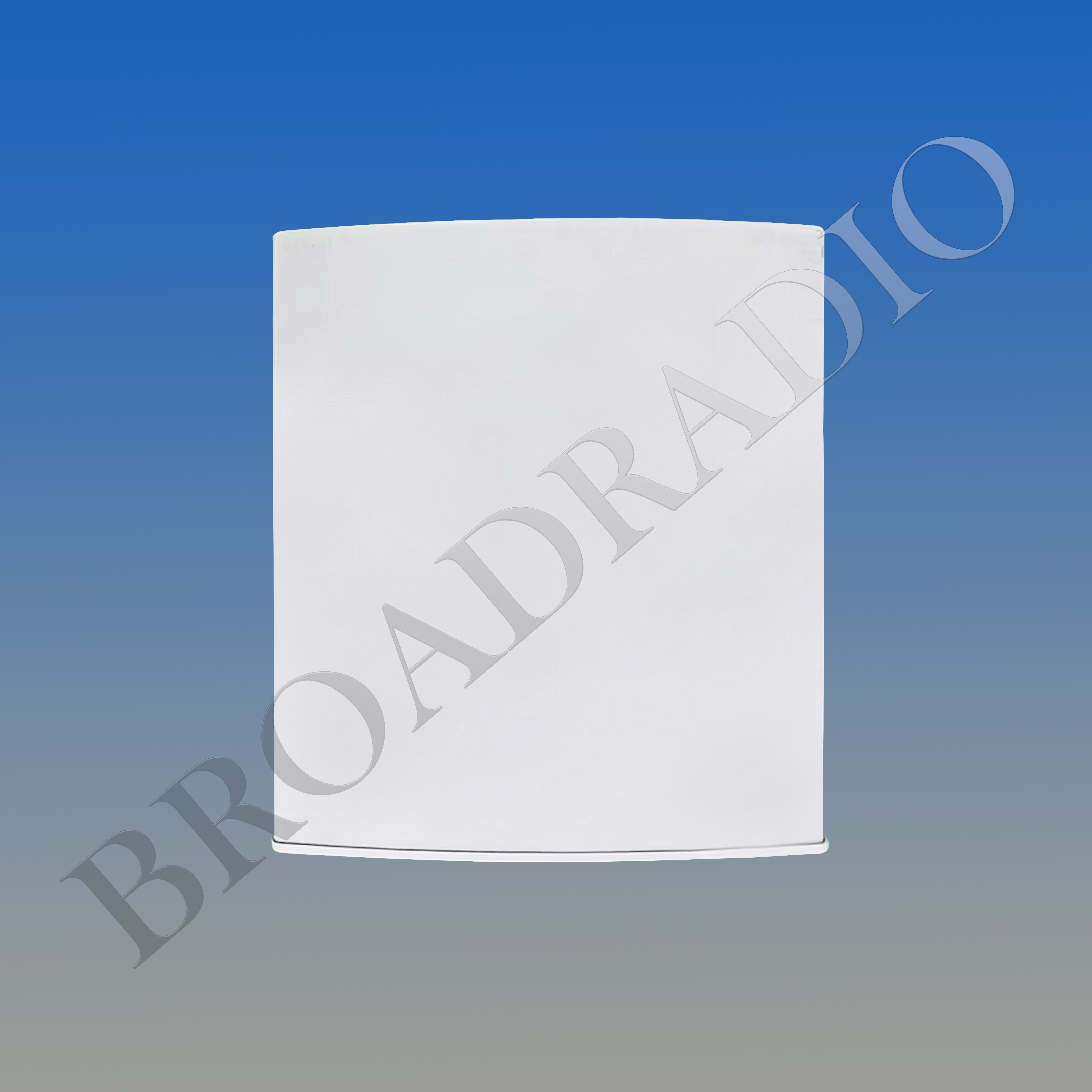

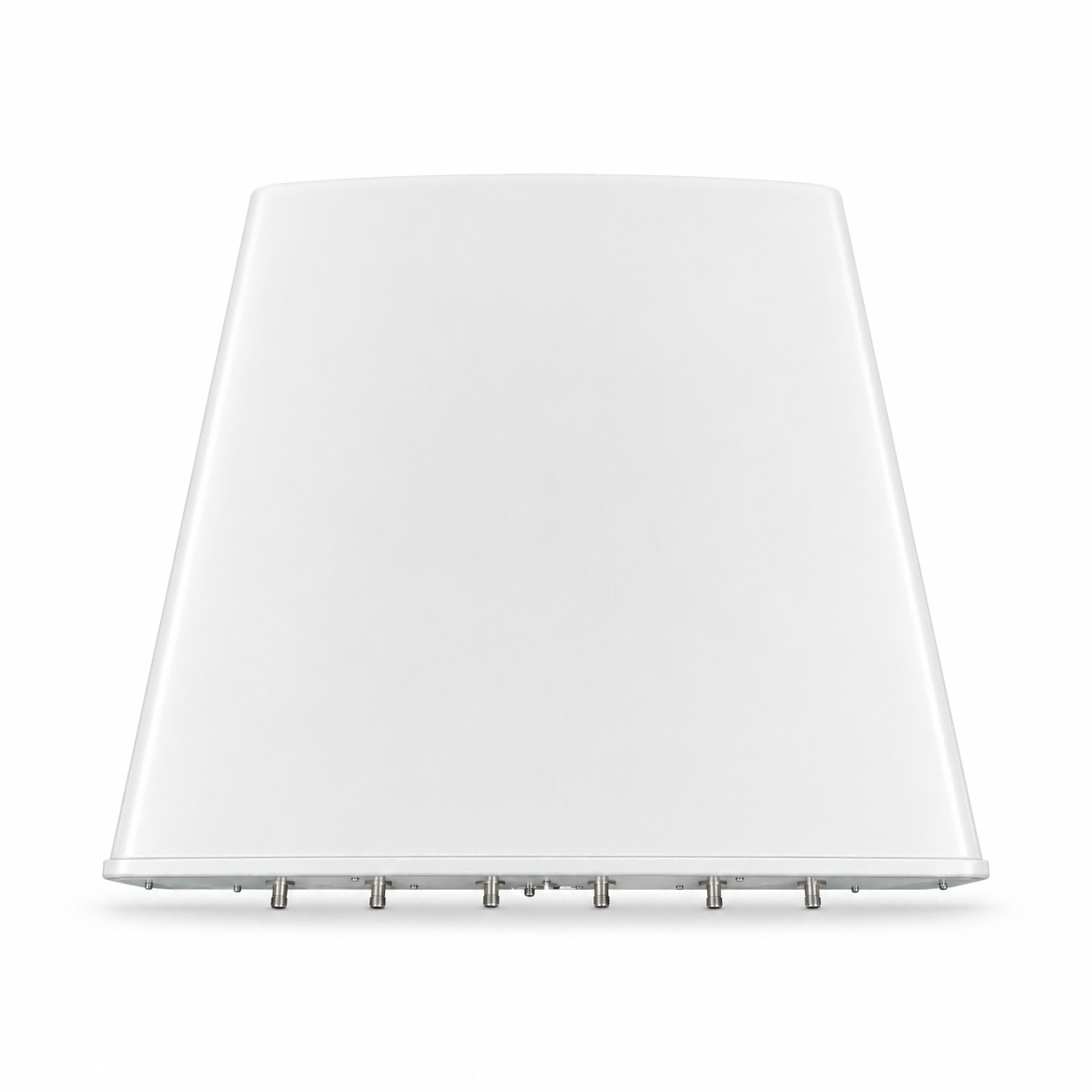

3LB 22° 18dBi Dreifachstrahlantenne
Modell: 3UPX0605P
Elektrische Spezifikationen
Frequenzbereich (MHz): | Balken 2 (Port 3/4, Mitte) | ||
698-960(R2) | |||
698-790 | 790-880
| 880-960
| |
Verstärkung (dBi): | 17,7±0,5 | 18,5±0,5 | 18,5±0,5 |
Horizontale 3-dB-Strahlbreite (°): | 21 | 19 | 17 |
HorizontalBihrPSalbeIn (°): | 0 0 | 0 0 | 0 0 |
Vertikale 3dB-Strahlbreite (°): | 16,5 | 14,5 | 13.2 |
Frequenzbereich (MHz): | Strahl 1 (Anschluss 1/2, links)/ Strahl 3 (Anschluss 5/6, rechts) | |||||
698-960(R1,R3) | ||||||
698-790
| 790-880
| 880-960
| ||||
B1 B3 | B3 B3 | B1 B3 | B3 B3 | B1 B3 | B3 B3 | |
Verstärkung (dBi): | 16.2±0,8 | 16.1±0,8 | 17.4±0,8 | 17.3±0,8 | 17,7±0,8 | 17.6±0,8 |
Horizontale 3-dB-Strahlbreite (°): | 27 | 27 | 23 | 23 | 20 | 20 |
HorizontalBihrPSalbeIn (°): | 41 | -40 | 36 | -36 | 34 | -33 |
Vertikale 3dB-Strahlbreite (°): | 16 | 16 | 15 | 15 | 13 | 13 |
Frequenzbereich (MHz): | Alle Balken (Port 1 bis 6) | ||
698-790 | 790-880 | 880-960 | |
Rückflussdämpfung (dB): | >14 (VSWR<1,5) >14 (VSWR<1,5) | ||
Polarisation: | ±45° ±45 | ||
Elektrische Neigung (°): | 4-12 4-12 4-12 | ||
Unterdrückung der oberen Nebenkeule (dB): | 16 | 18 | 15 |
Vor-/Rückverhältnis bei 180±30° (dB): | 27 | 29 | 26 |
ICHEinsamkeit ZwischenPolarisationS (dB): | psst25 | ||
Strahlisolation (dB): | psst16 | ||
Maximale Leistung pro Port (W): | 250 | ||
Gesamtleistung der Antenne (W): | 800 | ||
Intermodulation IM3 (dBC): | <-150 (2×43 dBm) | ||
Impedanz (Ohm): | 50 | ||
Blitzschutz: | Gleichstrom geerdet | ||
Anschlusstyp: | 6×7/16 DINWeiblich | ||
Mechanische Daten
Antennenabmessungen (mm): | 1400×1256×210 |
Verpackung Abmessungen (mm): | 1643×1392×305 |
AntenneNettoGewicht/Klammer (kg): | 58/5,7 |
AntenneBruttoGewicht (kg): | 74 |
Wir haben Material gefunden: | FlunkereiIstGlas |
PTyp VON (mm): | 70-114 |
MontageSets (im Lieferumfang enthalten): | BA.K.04.00069471, EinstellbarDowntilt0-16°(in 2°-Schritten) |
