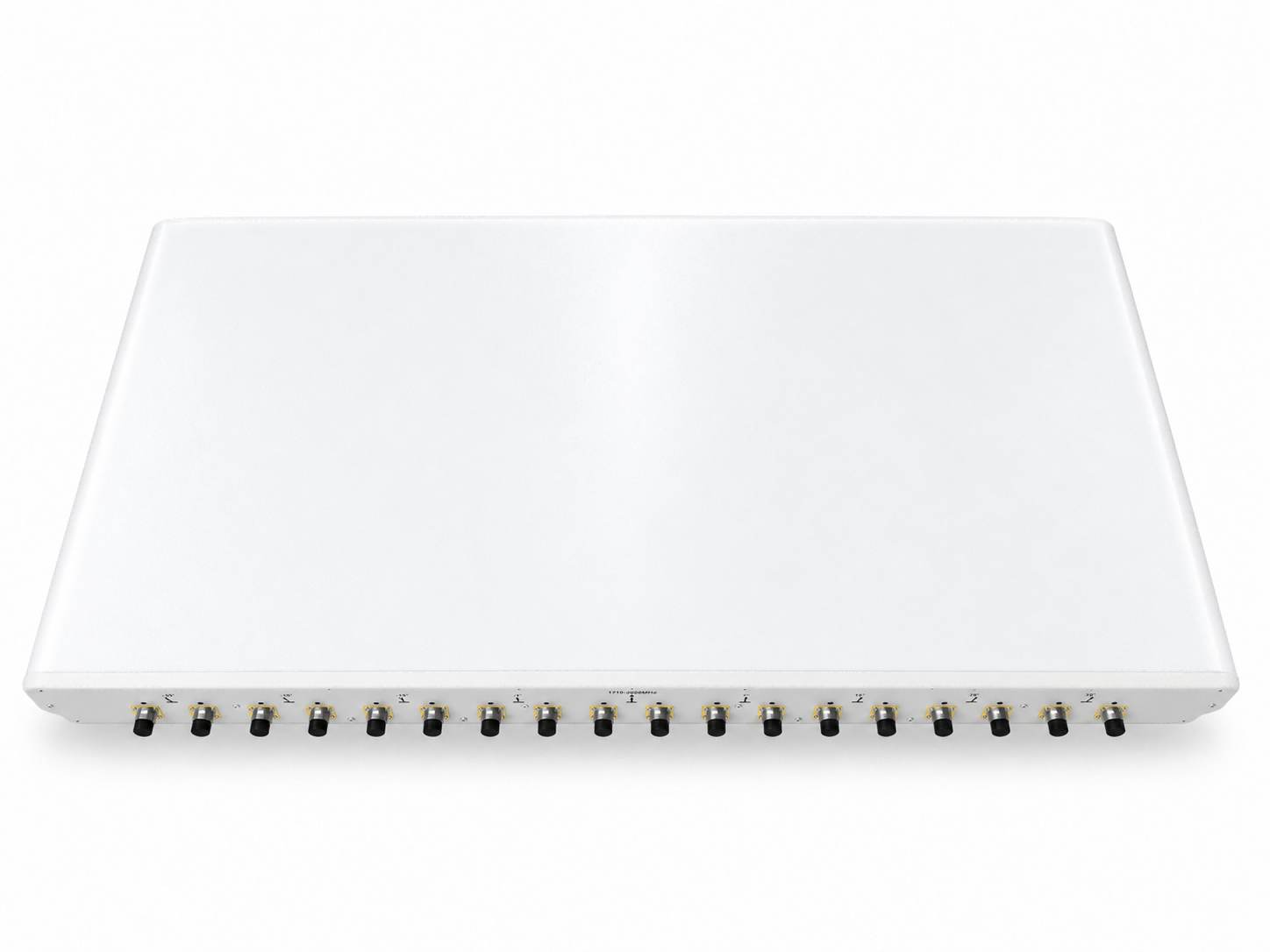

9 MB 5° 24 dBi Nona-Richtantenne

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

19,4 ± 1,6

20,5±0,4

20,7±0,4

21,6±0,7

21,0±1,0

20,5±1,2

Horizontale 3-dB-Strahlbreite (°):

8,4 ± 1,0

7,0±0,5

6,0±0,6

5,3 ± 0,3

4,9 ± 0,3

4,7 ± 0,2

Vertikale 3dB-Strahlbreite (°):

21,6 ± 2,5

17,5±1,8

15,1±0,8

13,8±0,7

12,0±1,3

12,4 ± 0,5

Ausrichtung des horizontalen Strahls (°):

46

41

37

34

31

30

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

21

17

13

18

12

13

Vor-/Rückverhältnis (dB):

28

31

33

31

32

32

CPR bei Sichtlinie (dB):

13

23

23

21

21

20

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

20,9 ± 0,6

21,2 ± 0,3

21,3±0,3

22,3±0,6

22,2 ± 1,4

22,3±0,7

Horizontale 3-dB-Strahlbreite (°):

7,0±0,5

6,1±0,6

5,4 ± 0,3

5,0±0,3

4,6 ± 0,3

4,4 ± 0,2

Vertikale 3dB-Strahlbreite (°):

18,1±1,5

15,5±1,4

13,7±0,5

12,5 ± 0,9

11,3±0,5

10,5±0,3

Ausrichtung des horizontalen Strahls (°):

33

30

27

25

23

22

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

20

19

18

23

15

15

Vor-/Rückverhältnis (dB):

26

32

31

32

29

29

CPR bei Boresight (dB):

28

23

24

23

19

18

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

21,4 ± 0,7

21,7±0,2

21,9 ± 0,5

22,5 ± 0,9

22,6 ± 1,5

23,1±0,6

Horizontale 3-dB-Strahlbreite (°):

6,3±0,5

5,6 ± 0,4

5,1±0,3

4,7±0,3

4,5 ± 0,2

4,3±0,2

Vertikale 3dB-Strahlbreite (°):

16,5±1,6

14,5 ± 0,6

12,7±1,3

11,6 ± 0,2

11,3±0,3

11,0±0,2

Ausrichtung des horizontalen Strahls (°):

22

20

18

17

16

15

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

20

23

17

16

17

17

Vor-/Rückverhältnis (dB):

30

32

34

31

29

34

CPR bei Boresight (dB):

19

20

23

25

20

21

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

21,4 ± 0,8

21,6±0,2

22,0±0,4

22,8±0,7

22,8±1,0

23,5 ± 0,2

Horizontale 3-dB-Strahlbreite (°):

6,1±0,5

5,5 ± 0,3

5,0±0,4

4,5 ± 0,2

4,3±0,2

4,0±0,3

Vertikale 3dB-Strahlbreite (°):

15,6 ± 1,5

13,8 ± 0,5

12,3±1,2

11,4 ± 0,2

11,0±0,4

10,5±0,3

Ausrichtung des horizontalen Strahls (°):

11

10

10

9

8

8

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

20

18

17

17

17

16

Vor-/Rückverhältnis (dB):

28

31

33

31

33

33

CPR bei Boresight (dB):

16

18

20

22

20

22

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

21,4 ± 0,6

21,7±0,3

21,7±0,3

22,6 ± 0,2

22,8±0,6

23,4 ± 0,2

Horizontale 3-dB-Strahlbreite (°):

5,9 ± 0,5

5,4 ± 0,2

4,9 ± 0,5

4,5 ± 0,2

4,3±0,2

4,1±0,2

Vertikale 3dB-Strahlbreite (°):

15,4 ± 1,5

13,6 ± 0,3

12,1±1,4

11,1±0,2

10,7±0,4

10,2±0,3

Ausrichtung des horizontalen Strahls (°):

1

1

1

1

1

1

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

20

21

20

19

19

17

Vor-/Rückverhältnis (dB):

26

32

32

30

30

30

CPR bei Boresight (dB):

15

17

19

21

18

24

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

21,4 ± 0,6

21,6 ± 0,3

22,0±0,2

22,6 ± 0,2

22,8±0,1

23,4 ± 0,3

Horizontale 3-dB-Strahlbreite (°):

5,9 ± 0,5

5,4 ± 0,2

5,0±0,2

4,6 ± 0,2

4,3±0,2

4,2 ± 0,2

Vertikale 3dB-Strahlbreite (°):

15,3±1,0

13,6 ± 0,9

12,2 ± 0,7

11,2 ± 0,3

10,7±0,4

10,3±0,6

Ausrichtung des horizontalen Strahls (°):

-9

-8

-7

-6

-6

-6

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

22

21

20

19

18

16

Vor-/Rückverhältnis (dB):

24

33

38

32

31

31

CPR bei Boresight (dB):

17

18

18

18

16

21

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

21,2 ± 0,6

21,4 ± 0,1

21,7±0,1

22,6 ± 0,5

22,6 ± 0,5

23,3±0,6

Horizontale 3-dB-Strahlbreite (°):

6,4 ± 0,5

5,8 ± 0,3

5,1±0,6

4,6 ± 0,2

4,3 ± 0,3

4,2 ± 0,2

Vertikale 3dB-Strahlbreite (°):

16,3±1,5

14,4 ± 0,6

12,6±1,4

11,4 ± 0,2

11,0±0,4

10,6±0,2

Ausrichtung des horizontalen Strahls (°):

-20

-17

-16

-14

-13

-12

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

20

17

22

20

19

16

Vor-/Rückverhältnis (dB):

30

29

36

29

33

34

CPR bei Boresight (dB):

19

19

17

26

14

20

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

20,9 ± 0,7

21,2 ± 0,2

21,3±0,1

22,4 ± 0,3

22,4 ± 0,3

22,5±0,8

Horizontale 3-dB-Strahlbreite (°):

7,0±0,5

6,1±0,6

5,4 ± 0,3

4,9 ± 0,4

4,6 ± 0,2

4,3 ± 0,3

Vertikale 3dB-Strahlbreite (°):

18,6±1,0

15,8 ± 2,0

13,5 ± 0,5

12,2 ± 1,0

11,3±0,2

11,1±0,2

Ausrichtung des horizontalen Strahls (°):

-31

-27

-25

-22

-21

-20

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

19

15

24

21

19

15

Vor-/Rückverhältnis (dB):

30

32

31

30

35

29

CPR bei Boresight (dB):

25

19

17

18

19

17

1710–1880

1880–2025

2025-2300

2300-2450

2450-2550

2550-2690

Verstärkung (dBi):

19,6±1,4

20,6±0,2

20,9 ± 0,2

21,9 ± 0,2

21,3±0,5

21,0±1,3

Horizontale 3-dB-Strahlbreite (°):

8,1±0,8

6,9 ± 0,6

5,9 ± 0,6

5,3±0,2

4,9 ± 0,4

4,8±0,2

Vertikale 3dB-Strahlbreite (°):

19,4 ± 1,0

17,2 ± 1,4

15,0 ± 1,0

13,4 ± 0,8

11,7±1,1

10,8±0,2

Ausrichtung des horizontalen Strahls (°):

-44

-38

-34

-31

-29

-27

Elektrische Neigung (°):

6.0 Behoben

1^stUnterdrückung der oberen Nebenkeule (dB):

17

19

25

21

14

15

Vor-/Rückverhältnis (dB):

30

33

37

33

31

27

CPR bei Boresight (dB):

12

21

18

16

15

17

Verpackungsabmessungen (mm):

1094×1840×237

Nettogewicht der Antenne/Halterung (kg):

69/5,7

Bruttogewicht der Antenne (kg):

90,5

Wir haben Material gefunden:

Fiberglas

Rohraußendurchmesser (mm):

70-114

Montagesätze (im Lieferumfang enthalten):

BA.K.04.00004, Einstellbare Neigung 0°-10° (0°, 2°-10° in 1-Schritten)
